Xinmeng은 고품질 고성능 차량 탑재 지능형 LED 전파방해 시스템을 제공할 수 있는 중국 공장입니다. 우리는 뛰어난 품질의 제품과 신속한 배송 서비스를 제공할 것을 엄숙히 약속드립니다. 탁월한 고객 경험을 제공하겠다는 우리의 확고한 약속은 귀하가 우리를 선택하는 순간부터 오랜 시간이 지나도 모든 구매에 대한 완전한 만족이 우리의 최우선 관심사로 남아 있음을 보장합니다.

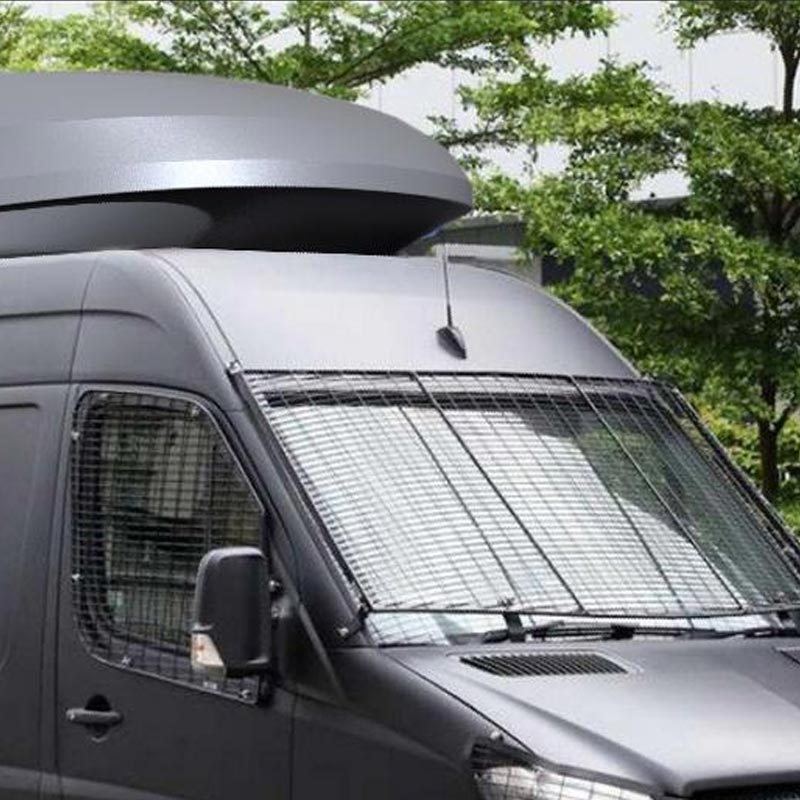

고성능 차량 탑재형 지능형 LED 방해 시스템은 차량입니다. 원격 제어를 차단하도록 설계된 초고전력 지능형 시스템 탑재 급조폭발장치(RCIED) 테러리스트가 사용합니다.
시스템은 최대 성능과 전파 방해를 위해 최첨단 기술을 사용하고 있습니다. 신호는 폭탄을 활성화하기 위해 전송됩니다.
시스템은 최대 전파 방해 효율을 위해 지능형 방해 전파 기술을 사용하고 있습니다.
시스템의 방해 반경은 송신기와 같은 여러 조건에 따라 달라집니다. 주파수 및 출력 전력, 수신기까지의 거리, 수신기 사이의 장애물 등
이 시스템을 사용하면 다양한 응용 프로그램에서 유연하게 사용할 수 있습니다. 시스템은 광대역을 사용합니다. 360도 보호를 위한 전방향 안테나.
● 최대 적용 범위: 20~6000MHz
● 고효율 RF 출력 전력, 긴 전파 방해 반경
● 고효율을 위한 지능형 방해 전파
● 연속 및 동시 전파 방해
● 장치가 안정적으로 작동하도록 느린 시작 회로 설계
● 완벽한 자체 보호: 과열 보호, 과전류 보호, 고전압 및 저전압 보호, VSWR 보호
● Wire Control Panel과 Windows 소프트웨어를 사용하여 시스템을 모니터링하는 손쉬운 조작
● 원격제어, 위성, GPS, WIFI, WIMAX 등의 무선통신을 차단하도록 설계되었습니다.
● Jammer 모듈은 별도로 작동합니다.
● 전력 증폭기는 별도의 스위치 ON/OFF 및 스위치 작동 각 주파수 대역에 대한 모드 제어;
● 고속 주행으로 인한 장치 손상을 방지하기 위한 충격 흡수 설계;
● PTO 발전기 UPS 시스템은 IED 방해기를 장시간 작동하도록 지원할 수 있습니다.
● 도달 거리를 향상시키기 위해 이득이 증가된 특수 안테나 설계 및 구성.
VIP 보호
EOD 운영
버스/기차역, 광장, 학교, 대규모 집회, 경기장 등과 같은 중요한 장소를 보호합니다.
특정 지점의 위험 완화 및 폭발물 제거
전자적 대책
마약방지, 안티드론/UAV, 폭동진압, 국경통제 등
총 안테나 RF 출력 전력: 1400W
방해 주파수 범위: 20-6000MHz
방해 거리: 송신기와 같은 여러 조건에 따라 반경 50~500미터
주파수 및 출력 전력, 수신기까지의 거리, 수신기 사이의 장애물 등 신호 소스: 지능형 방해 전파 기술
전원 공급 장치: 220VAC/28VDC
전력 소비: 4500W
A. 과열 보호 - 열 보호 장치
B. 과전류 보호
C. 높은 입력 전압 및 낮은 전압 보호
D. VSWR 보호: 개방 및 단락을 포함한 안테나 불일치에 대한 보호
냉각: 방열판 및 강제 공기 팬
주요 호스트 크기: PC 당 696×572×1060mm, 총 2pcs
주요 호스트 순중량: 대강. 개당 150kg, 총 300kg
작동 환경:
작동 온도: -10°C - +55°C
습도: 5% - 90%
증명 수준: IP54
작동 환경
작동 온도: -10°C - +50°C
습도: 최대 90%
유효한 철사 제어반:
A. 출력 전력 표시
B. 출력 전력 조정
C. 밴드별 출력 전원 on/off
원격 제어 인터페이스: RJ45 / RS485

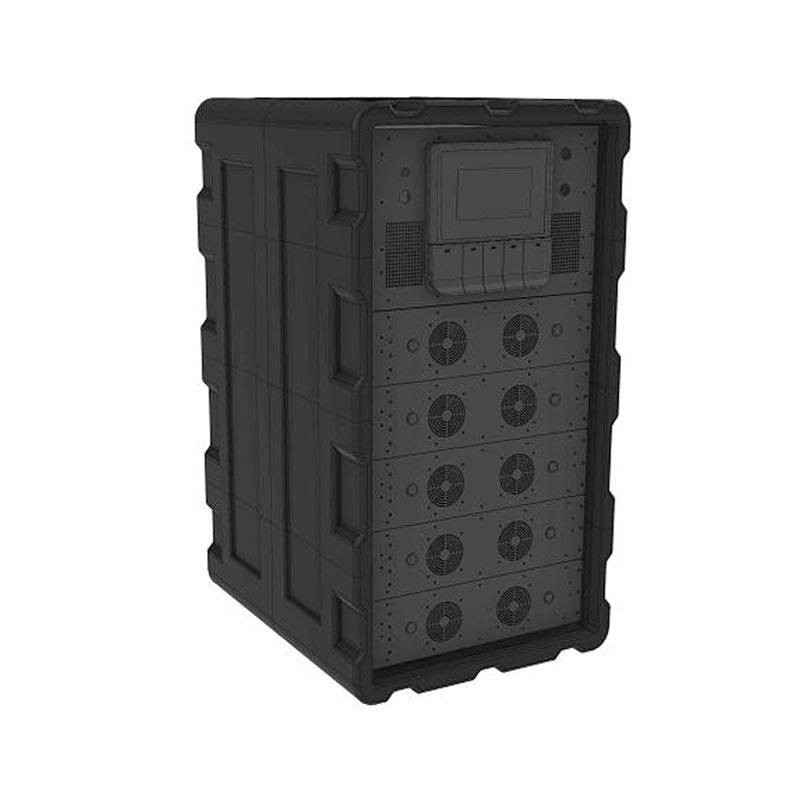

방해 전파 호스트
원격 제어 패널
모듈/채널 | 빈도 밴드 | 안테나 RF 출력 전력 | 방해 대상 | |
---|---|---|---|---|
기준 치수 1 | 채널 1 | 20-200MHz | 100W | 원격 제어, 워키토키 VHF |
기준 치수 2 | 채널 2 | 200-400MHz | 100W | VHF, 리모콘, 워키토키 UHF |
기준 치수 3 | 채널 3 | 400-600MHz | 100W | VHF, 리모콘, 워키토키 UHF |
기준 치수 4 | 채널 4 | 600-1400MHz | 100W | 원격제어, 위성, GPS / BDS / 글로나스 |
기준 치수 5 | 채널 5 | 1400-2200MHz | 100W | 원격제어, 위성, GPS / BDS / 글로나스 |
기준 치수 6 | 채널 6 | 2200-3000MHz | 100W | 위성, GPS/BDS/GLONASS, 드론 제어, WIFI, 블루투스 |
기준 치수 7 | 채널 7 | 3000-3800MHz | 100W | WIMAX, WLAN, 원격 제어 |
기준 치수 8 | 채널 8 | 3800-4600MHz | 100W | 원격 제어 |
기준 치수 9 | 채널 9 | 4600-5400MHz | 100W | WiFi, 원격 제어 |
기준 치수 10 | 채널 10 | 5400-6000MHz | 100W | WiFi, 리모콘, 드론 제어 |
기준 치수 11 | 채널 11 | 758~788MHz | 100W | 휴대폰 700MHz |
기준 치수 12 | 채널 12 | 825-960MHz | 100W | 휴대폰 800 & 900MHz |
기준 치수 13 | 채널 13 | 1805-1880MHz | 100W | Cellphone 1800MHz |
기준 치수 14 | 채널 14 | 2110-2170MHz | 100W | 휴대폰 2100MHz |
기준 치수 15 | 채널 14 | 2620-2690MHz | 100W | 휴대폰 2600MHz |
총 | 1500W |
안테나 유형: 옴니 안테나
안테나 수량: 15pcs

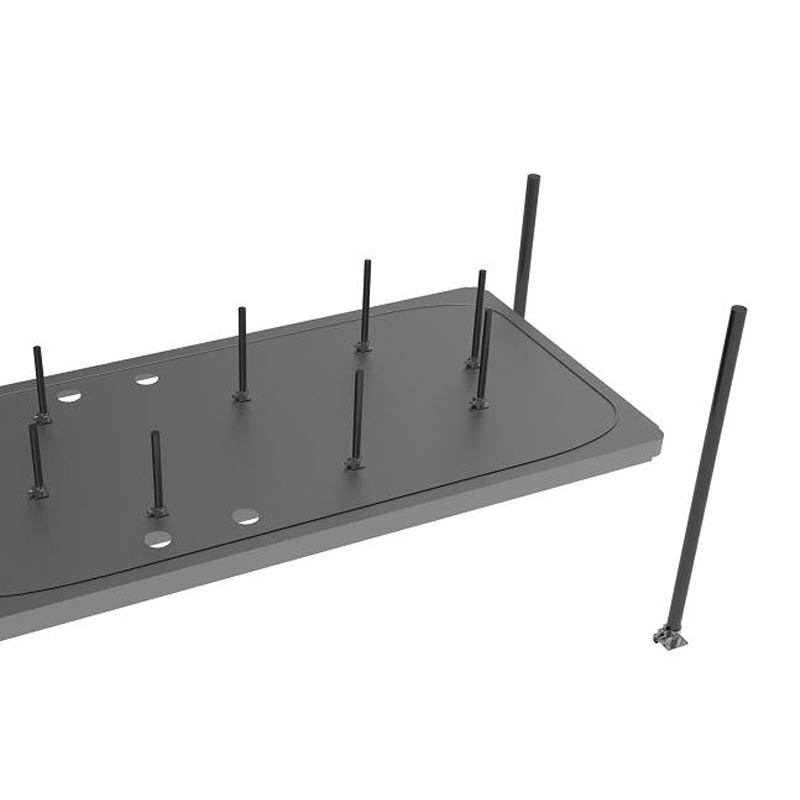

안테나 설치: 지붕 컨테이너 내부에 설치된 안테나 13개, 안테나 2개
외부에 설치되었습니다.
360도 커버리지 및 보호를 위한 옴니 안테나;
고효율의 우수한 VSWR 기능;
충격 방지 및 방수 디자인;
안테나
목 | 색인 |
---|---|
입력 임피던스 | 50Ω |
VSWR | ≤1.5 |
얻다 | 1~3dBi |
빔 폭 | H:360-0; E:65-0 |
최대 전력 등급 | 200W |
양극화 | 수직편파 |
PIM | <-107dBm |
키 | <=1미터 |
무게 | 약 1kg |
작동 온도 | -20 ~ +60섭씨도 |
풍속 | 60(m/초) |
폴 직경 유지 | Φ40(mm) |
